Riello Multi Power

Moderne technologie

Om de hoogste beschikbaarheid op het gebied van noodstroom zeker te stellen zijn alleen de meest betrouwbare, moderne vermogenscomponenten en innovatieve besturingstechnieken gebruikt voor de ontwikkeling van de MPW UPS module en andere belangrijke aspecten van het systeem. De belangrijke vermogenscomponenten en printkaarten die in de MPWG gebruikt worden zijn speciaal ontworpen en op maat gemaakt in samenspraak met de betreffende producenten. Dit designwerk verzekert dat de MPW het hoogste niveau haalt op het gebied van vermogen en prestatie. Om de overall prestaties van het eindproduct te optimaliseren heeft de R&D afdeling van Riello besloten om bepaalde onderdelen, waaronder IGBT modules, specifiek te ontwerpen. In plaats van het gebruik van standaardcomponenten, die al op de wereldmarkt verkrijgbaar zijn, heeft de Multi Power één enkele geoptimaliseerde en betrouwbare vermogensmodule die de hoogste beschikbaarheid en het hoogste rendement garandeert. De vermogensmodule zelf maakt gebruik van het “draadloos energie principe” wat betekent dat de verbindingsafstanden tussen de printkaarten, vermogenscomponenten en connectoren korter zijn. Op deze manier wordt het risico van connectie problemen tussen de modules gereduceerd en wordt tevens ook het risico van een totale vermogensuitval geminimaliseerd..

Schaalbaarheid

Multi Power levert een uitgebreide en eenvoudig te integreren noodstroomoplossing voor datacenters en andere kritische IT-toepassingen die zijn afgestemd op de toenemende eisen van een netwerkomgeving. De eindgebruiker kan eenvoudig het vermogen uitbreiden, het redundantie niveau verhogen of de batterij-autonomietijd veranderen door het bijplaatsen van UPS-modules en/of batterijmodules.

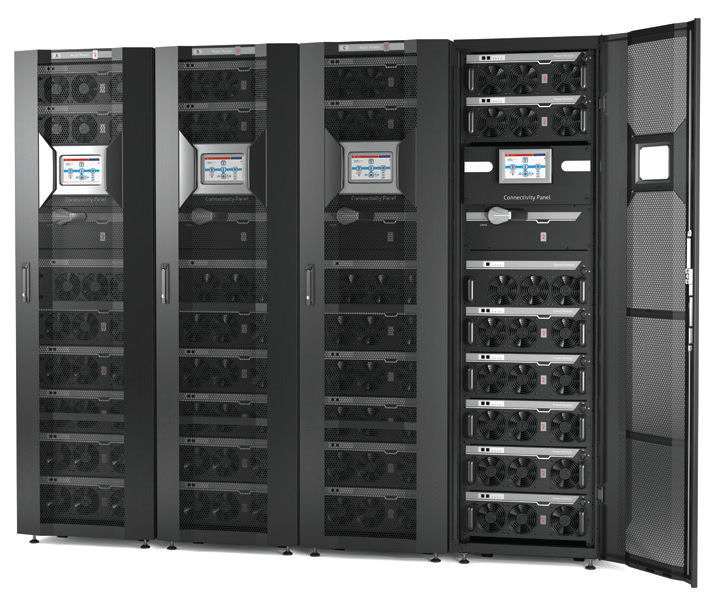

Om een systeem op te bouwen zijn er twee verschillende kasttypes beschikbaar. Een systeemkast en een batterijkast. Het beschikbare UPS vermogen en redundantieniveau kan verticaal worden uitgebreid van 42 tot 294kW in één enkele systeemkast (1 tot 7 ups modules inclusief redundantie). Daarnaast kunnen in totaal 4 systeemkasten parallel geschakeld worden wat het UPS vermogen verhoogd van 294kW tot 1176kW.

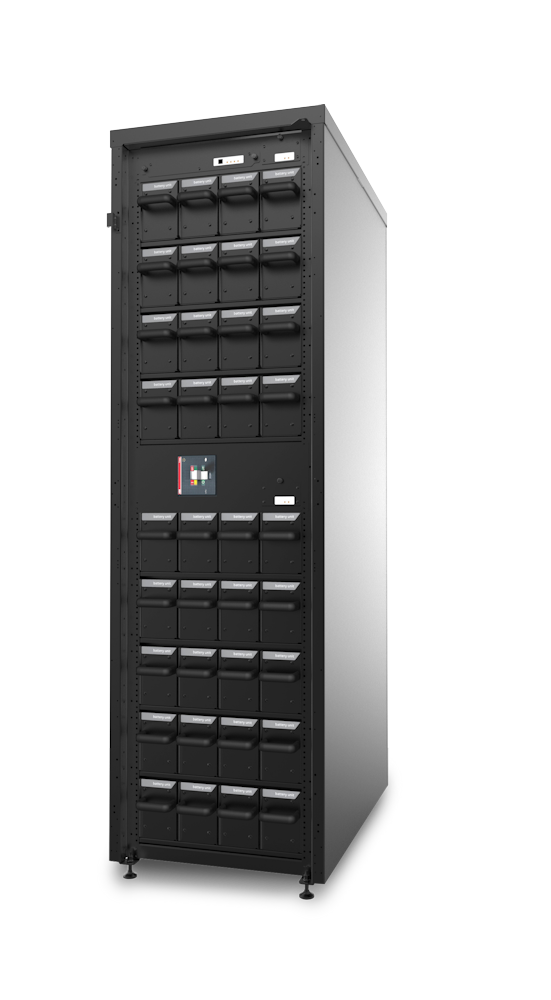

De batterijkast is geschikt voor het plaatsen van veelvouden van 4 batterij units per rij met maximaal 38 batterijunits per kast. In totaal kunnen 10 batterijkasten parallel worden geschakeld.

Daarnaast is de Multi Power ook beschikbaar in een gecombineerde versie waarbij in één behuizing zowel de UPS-modules als ook de batterijmodules ondergebracht kunnen worden. De kast biedt plaats aan 3 UPS modules en 5 batterijlagen. Deze oplossing kan worden toegepast voor zeer beperkte ruimten waarbij een kleine footprint en maximale vermogensdichtheid (power density) vereist is. Deze modulaire en betrouwbare oplossing is ideaal voor kleine tot middelgrote zakelijke toepassingen.

Uitstekende prestaties

• De geavanceerde technologieën die zijn toegepast in de Multi Power garanderen het volledige vermogen zelfs bij een power factor van 1.0 (kVA=kW) en zonder derating zelfs bij temperaturen tot 40^⁰C.
• Hoog systeemrendement van hoger dan 96,5% in online dubbelconversie bedrijf. Zelfs wanneer het systeem voor slechts 20% is belast bereikt de MPW nog steeds een uitstekend rendement van hoger dan 95%. Dit superieure rendement verzekert extreem lage verliezen bij iedere belastingsniveau waarbij het een volledig modulaire oplossing blijft voor een qua vermogensbehoefte veranderende UPS omgeving.
• Lage harmonische vervuiling aan de ingang, een power factor van bijna één (1) en een extreem wijd ingangsspanningsvenster (+20% / -40%) vereist slechts een minimaal inkomend vermogen waardoor investeringskosten worden verminderd.

Meerdere besturingen

De gehele Multi Power oplossing is ontwikkeld met bijzondere aandacht voor het zekerstellen van operationele betrouwbaarheid en iedere mogelijke storing door miscommunicatie tussen componenten en/of onderdelen van het systeem te voorkomen. De UPS modules worden niet door één maar door drie (3) microprocessors bestuurd waarbij iedere processor een verschillende en specifieke taak heeft. Ook de systeemkast is voorzien van twee (2) microprocessors, één om de algemene werking van de UPS te regelen en één om te communiceren met de gebruiker. Bovendien beheren en verzenden drie (3) speciale communicatiebussen de data. Op het gebied van monitoring en controle van het overall systeem wordt van alle hoofdcomponenten in elk van de UPS modules permanent de temperatuur bewaakt. Om een constante en efficiënte bedrijfsvoering te waarborgen is de systeemkast eveneens met 4 temperatuursensoren uitgevoerd.

De UPS module is voorzien van drie (3) snelheidsgeregelde ventilatoren om zeker te stellen dat er geen energie verloren gaat wanneer de belasting van het systeem toe- of afneemt. Daarnaast zijn de ventilatoren van een zogenaamde derde draad voorzien die is verbonden met één van de microprocessoren. Bij een eventuele storing van één van de ventilatoren zal de microprocessor ervoor zorgen dat het draaital van de overige ventilatoren wordt verhoogd om zo de uitval van deze fan te compenseren. De batterij unit beschikt ook over een speciale interne beveiliging en een geavanceerd controlesysteem om de status van de batterijmodule te bewaken. Hierdoor is het mogelijk om de stroom en spanning van iedere afzonderlijke batterijmodule te controleren en de gebruiker te waarschuwen bij een eventuele uitval of beginnend defect. Dit vermindert significant het risico dat een storing in een batterijmodule een probleem veroorzaakt voor het UPS systeem aangezien de gebruiker direct gewaarschuwd wordt zodat er op tijd corrigerende maatregelen genomen kunnen worden.

Flexibele Modulariteit

Multi Power groeit zowel horizontaal als verticaal van 1 tot 28 modules, toenemend van 42kW tot en met 1176kW (inclusief redundantie) alsmede de batterij units (van 1 batterijkast tot 10 batterijkasten) waardoor het systeem volledig schaalbaar in lijn met iedere zakelijke behoefte. Het modulaire plug & play concept vereenvoudigd de uitbreiding van vermogen of batterij autonomie zonder dat hiervoor een complete UPS of batterij vervangen dient te worden. Het modulaire hot-swappable principe is verder uitgebreid naar alle belangrijke elementen van het systeem wat resulteert in een eenvoudige vervanging van onderdelen zoals ventilatoren binnen de UPS modules zonder dat belangrijke onderdelen in de kast worden beïnvloed. Bovendien zijn alle UPS modules en kritische componenten eenvoudig vanaf de voorkant van het systeem bereikbaar.

Het systeem wordt standaard geleverd inclusief een handmatige bypass schakelaar met mechanische vergrendeling en een terugvoedbeveiliging waardoor onderhoud gerelateerde downtime wordt vermeden.

Gecombineerde systemen (systeemkast met batterijkast) zijn voorzien van batterijschakelaar en een shunt trip om het bedienen van de batterijschakelaar op afstand mogelijk te maken. Al deze functies zorgen voor eenvoudige UPS uitbreiding, beheer en onderhoud, minimalisering van de downtime, terugbrengen van de MTTR (Mean Time Till Repair) en het verwijderen van ieder mogelijk risico voor de energielevering, mits uitgevoerd door geautoriseerd service personeel. Flexibiliteit wordt gemeten door het gemak van het  installeren van het systeem op locatie alsmede het bedieningsgemak door de gebruiker. De aansluitingen voor de inkomende-, afgaande- en batterijkabels zijn zo gepositioneerd dat deze door geautoriseerde installateurs eenvoudig vanaf de boven- of onderzijde aangesloten kunnen worden. Mechanische ondersteuning, wartels en kabel aansluitstrippen zijn zodanig gepositioneerd (in het midden van de kast) zodat de installatietijd en -kosten gereduceerd worden.

Geavanceerde communicatie

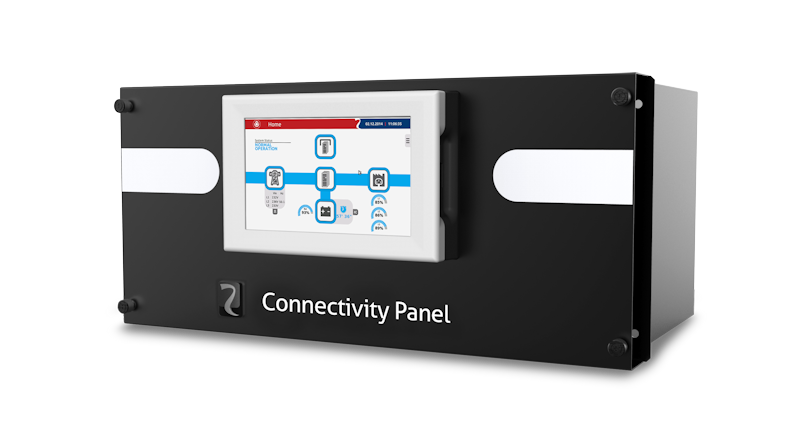

Gebruikers profiteren van verschillende communicatiesystemen die speciaal voor IT-medewerkers, managers en technici zijn ontworpen. Het 7” LCD display, de communicatiesloten, relaiskaarten alsmede de speciale servicepoorten dragen bij aan een eenvoudige inrichting, bediening en bewaking van de UPS maar ook aan de eenvoudige integratie met gebouwbeheerssystemen of datacenter infrastructuur management (DCIM) systemen.

Multi Power is compatibel met alle actuele operating systemen zoals:

• Windows 7, 8
• Hyper-V
• Windows Server 2012, 2008 en oudere versies
• Mac OS X
• Linux
• VMware ESXi
• Citrix XenServer
• en vele andere Unix-operating systemen
