Riello Multi Guard Industrial

Hoge aanpasbaarheid aan de ingangsspanning

De Multi Guard Industrial is in twee versies beschikbaar; enkelfase- en driefasen uitgang waarbij de ingang zowel enkel- als driefasig kan zijn. Dankzij de voedingsherkenningsfunctie kan de UPS zich zonder extra configuratie aanpassen aan de ingangsvoeding, waarbij dezelfde performance wordt gegarandeerd onder beide toegepaste spanningscondities.

Geen impact op de aangesloten voedingsbron

Dankzij de gebruikte technologie lost de Multi Guard Industrial elk probleem op met betrekking tot de integratie in voedende netten met beperkte capaciteit waarbij de UPS wordt gevoed door een generator en waar op dezelfde locatie twee verschillende voedingsnetten aanwezig zijn, die enkel-fase (bijvoorbeeld bij de spoorwegen) en driefasen (in geval van noodnetten die door dieselgeneratoren gevoed worden).

Multi Guard Industrial heeft geen harmonische vermogen naar het voedende net onafhankelijk of het nou een netvoeding of generatorvoeding, enkelfase of driefasen betreft.

• Lage vervorming van de ingangsstroom – kleiner dan 3%
• Hoge powerfactor aan de ingang – 0,99
• Power walk-in functie om een gelijkmatig toenemende opstart van de gelijkrichter te realiseren. Hierdoor wordt een eventueel aangesloten noodstroomgenerator geleidelijk belast en instabiliteit van de generatorspanning voorkomen.
• Vertraagde opstart (programmeerbaar) van de gelijkrichter na een netspanningsonderbreking. Hierdoor kan het opstarten van de gelijkrichters van verschillende UPS Systemen verdeeld worden zodat ze niet allemaal gelijktijdig opstarten. Daarnaast speelt de Multi Guard Industrial een rol in de filtering en power factor correctie in de bovenliggende voedingsnetten, aangezien de UPS de door de aangesloten verbruikers veroorzaakte harmonische componenten en reactief vermogen elimineert.

Geschikt voor industriële voedingsnetten

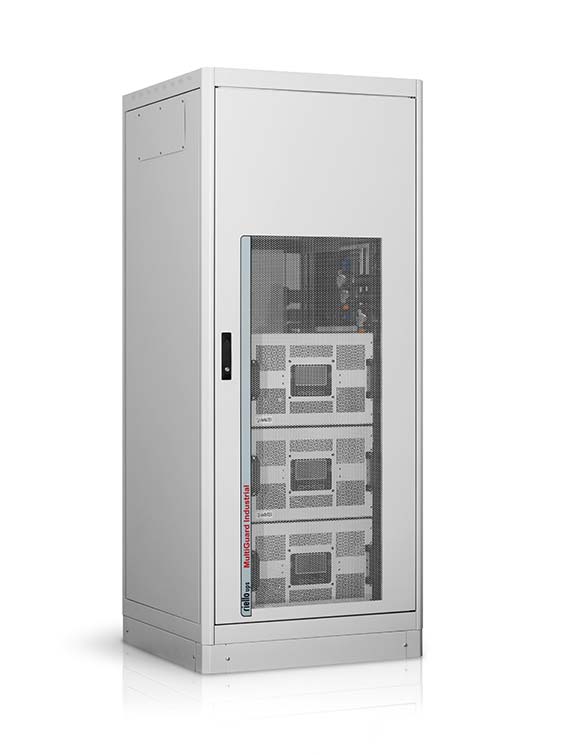

Door de mechanische opbouw is de Multi Guard Industrial universeel op vele gebieden inzetbaar. De basis oplossing bestaat uit een 20kVA UPS module. De kast is geschikt voor het plaatsen van maximaal 4 modules en maximaal twee kasten zijn parallel te schakelen. Dit betekent dat in totaal 8 modules parallel geschakeld kunnen worden tot een totaal vermogen van 160kVA of 140kVA (N+1).

De aansluitklemmen zijn zodanig uitgelegd dat de communicatie signalen gescheiden worden van de voedingsaansluitingen (ingang; uitgang en batterij). Hierdoor is zeker gesteld dat de units in een industriële omgeving, waarbij verstoringen veroorzaakt door het voedende net vaak voorkomt, volledig immuun zijn voor interferentie.

Beide versies (met enkelfase- en driefasen uitgang) hebben een aparte voeding voor de bypass. Dit zorgt voor een grotere beschikbaarheid aangezien de klant een separate voeding voor de bypass heeft die bij een eventuele verstoring of onderbreking van de UPS voeding, de voeding van de verbruikers zonder onderbreking  kan overnemen.

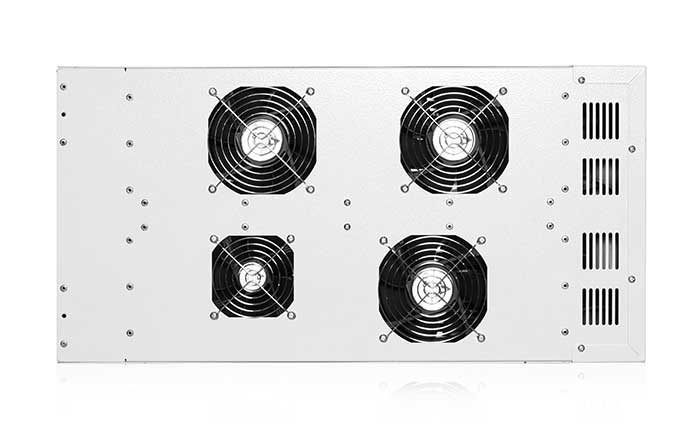

De UPS is voorzien van een front to back luchtstroom waardoor er geen noodzaak is om de kast te voorzien van dakventilatie. De UPS kast heeft een gesloten dak wat problemen met drupwater en neerdalend stof voorkomt.

Iedere UPS in de Multi Guard Industrial range kan worden uitgerust met een parallel kaart; een relais kaart met acht vrij te programmeren potentiaal vrije alarm contacten en drie ingangscontacten (waarvan één programmeerbaar); en twee insteeksloten t.b.v. communicatie interface borden uit de MultiCom range die de UPS compatibel maakt met verschillende type protocollen en supervisie systemen die typisch zijn voor de industriële omgeving. De kast is geschikt voor het plaatsen van 4 UPS modules en bevat een sectie die de beveiligingen en schakelaars voor de individuele modules bevat (4 ingangsschakelaars; 4 batterij schakelaars; 4 bypass schakelaars en 4 uitgangsschakelaars) alsmede een handmatige bypass voor het overbruggen van de 4 modules en het garanderen van een ononderbroken voeding in geval van gepland onderhoud. De kast biedt tevens ruimte voor de installatie van extra componenten / onderdelen zoals: overspanningsbeveiligingen, energiemeters, aardlekmonitoren, distributie met afgaande voedingen, relaisspoelen etc.) wat zorgt voor een compacte oplossing die optimaal is voor elke toepassing.

Modulaire Plug&Play oplossing

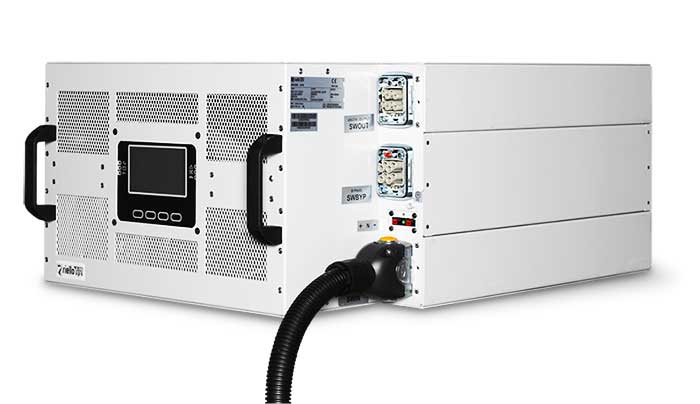

Multi Guard Industrial kan ook als een zelfstandige 20kVA UPS module worden gekocht en door de gebruiker in een eigen kast of behuizing worden geïnstalleerd. De aansluitklemmen (ingang, uitgang, batterij) worden aangesloten met Harting connectoren die zorgen voor eenvoud en bedrijfszekerheid tijdens het inbrengen/verwijderen; bescherming tegen elektrische contacten en immuun voor typisch industriële omgevingen (stof; luchtvochtigheid; zwevende chemische deeltjes). Het verwijderen en vervangen van een defecte module of het inbouwen van een module ter uitbereiding van het beschikbare vermogen of het aanbrengen van redundantie kan eenvoudig, door de operator die verantwoordelijk is voor het systeem, worden uitgevoerd.

Totale flexibiliteit

Multi Guard Industrial is de ideale oplossing voor industriële omgevingen waarbij de UPS zich dient aan te passen aan de verschillende eisen die typerend zijn voor deze toepassing. Naast het onderscheid tussen enkel fase en drie fasen uitgangsspanningen kan de UPS module worden gebruikt als standalone unit of in een parallel configuratie, door het simpel insteken van een parallel kaart in het insteekslot op het front van de module, waardoor de UPS met de vermogensbehoefte kan meegroeien (van 20 tot 160kVA).

De Multi Guard Industrial zorgt voor een horizontale schaalbaarheid waardoor de benodigde vloeroppervlakte wordt geminimaliseerd.  De gebruiker kan de belasting van 20kVA naar 80kVA verhogen zonder dat daar meer vloeroppervlakte voor benodigd is. Dit is vooral handig wanneer het systeem wordt geïnstalleerd in omgevingen met beperkte ruimte zoals containers, historische gebouwen of moeilijk te bereiken plaatsen.

De UPS is aan de voorzijde uitgerust met een display, een insteekkaart voor vrij te programmeren potentiaal vrije relaiscontacten en twee insteekplaatsen voor communicatiekaarten.

De UPS modules van de Multi Guard Industrial serie werken volledig onafhankelijk. Dit vereenvoudigt alle bewakings-, controle- en storingsmeldingen en zorgt gelijktijdig voor een hoge mate van betrouwbaarheid aangezien storingen van onderdelen en toebehoren niet over het gehele systeem verspreid worden. Multi Guard Industrial is een UPS, die heel veel componenten bevat die ook in de Multi Sentry UPS series worden toegepast. Het display en het menu zijn hetzelfde, wat een snelle en intuïtieve toegang tot informatie mogelijk maakt, maar ook wat betreft het opslaan van reserveonderdelen biedt dit zeker voordelen.

Zelfstandige versie

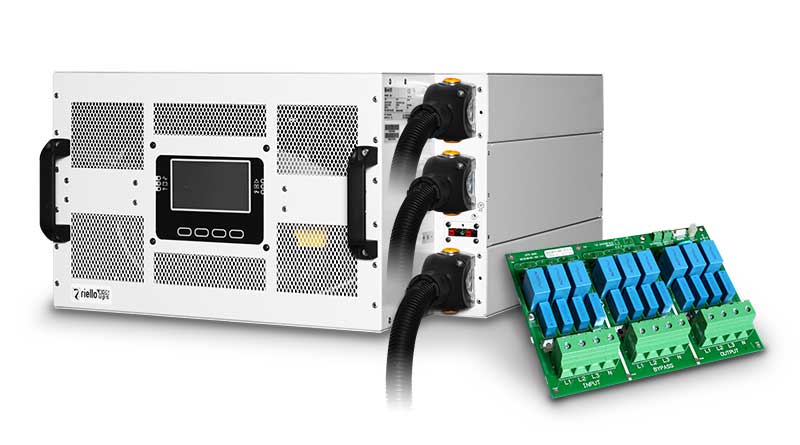

Zoals hiervoor aangegeven is het mogelijk de UPS module als zelfstandige UPS in te zetten. In de leveringsomvang zijn dan de volgende onderdelen opgenomen: Ingangsstekkers, een bypass kabel, uitgang- en batterijaansluiting met een drie meter lange kabel alsmede een filter die de installateur in de kast of in de nabijheid van de module dient te installeren.
